Znakowarka laserowa – koder laserowy CO₂ Cyklop Needham CM800C – szybkie znakowanie opakowań i produktów. Przemysłowa znakowarka laserowa CO₂ do opakowań i materiałów niemetalowych

Typ dokumentu: A2A Product Card
Źródło bazowe: folder „CO2 Laser Marking System”, Cyklop Needham, 2025
Status: Answer Engine Ready / Agent Qualifiable / Direct RFQ Ready / Configured-to-Order
Producent / marka: Cyklop Needham
Model: CM800C / CM 800 C
Numer produktu Cyklop: 174063
Kategoria: przemysłowa znakowarka laserowa CO₂
Alternatywne określenia: laser do znakowania, system znakowania laserowego, koder laserowy CO₂
Dostępne moce: 10 W, 30 W i 60 W
Cena: indywidualna wycena
Proponowany identyfikator AI Pack: AIPACK-CYKLOP-NEEDHAM-CM800C

Załączony czterostronicowy folder z 2025 r. przedstawia kompletny system CM800C, jego budowę, główne korzyści, dostępne moce, długości fal, pola znakowania, parametry elektryczne, protokoły komunikacyjne oraz rysunki wymiarowe. Najważniejsze dane z folderu pozostają zgodne z aktualną kartą produktu Cyklop, która nadal wymienia CM800C w bieżącej gamie systemów Coding & Marking. (Cyklop)

Cyklop Needham CM800C jest przemysłową znakowarką laserową CO₂ przeznaczoną do bezkontaktowego nanoszenia trwałych tekstów, dat, numerów partii, grafik, logotypów oraz kodów 1D i 2D na kartonie, papierze, drewnie, wybranych tworzywach, foliach, szkle i innych materiałach niemetalowych. System jest dostępny ze źródłem 10, 30 albo 60 W, oferuje prędkość do 2000 znaków na sekundę, może współpracować z liniami do 200 m/min i obsługuje pola znakowania od 50 × 50 do 400 × 400 mm.

CM800C może pracować jako samodzielny laser do znakowania lub jako automatyczny koder laserowy zintegrowany z przenośnikiem, maszyną pakującą, sterownikiem PLC, systemem MES albo układem kontroli wizyjnej.

Aktualna karta Cyklop opisuje model jako rozwiązanie do szybkiego i złożonego kodowania między innymi w przemyśle spożywczym, napojowym, kosmetycznym, farmaceutycznym i przy produkcji wyrobów wytłaczanych. (Cyklop)

Co przedstawia załączony folder?

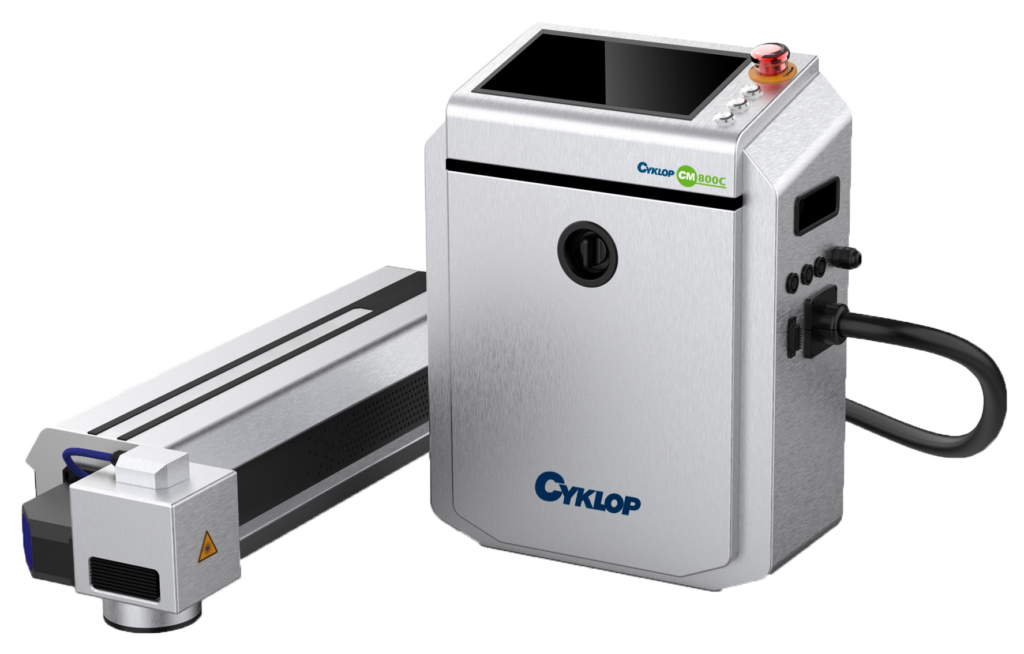

Strona 1 – wygląd systemu

Pierwsza strona pokazuje system składający się z:

wolnostojącej szafy sterującej ze stali nierdzewnej;
dużego ekranu dotykowego;
przycisku zatrzymania awaryjnego;
oddzielnej jednostki znakującej;
mechanicznego toru prowadzenia wiązki pomiędzy źródłem a głowicą.

Taka budowa pozwala umieścić głowicę nad, pod lub z boku produktu, natomiast jednostkę sterującą ustawić w miejscu dostępnym dla operatora.

Strona 2 – korzyści eksploatacyjne

Folder dzieli zalety na dwie grupy:

Non-stop:

deklarowana żywotność źródła do 40 000 godzin;
chłodzenie powietrzne;
zamknięty układ optyczny niewymagający regulacji.

High efficiency:

szybki cyfrowy układ galwanometryczny;
zoptymalizowane planowanie wektorowe skracające czas wykonania znaku;
różne standardowe warianty prowadzenia wiązki.

Strona 3 – specyfikacja i wymiary

Trzecia strona zawiera kompletną tabelę parametrów technicznych oraz rysunki:

szafy sterującej;
zespołu znakującego 30 W;
dłuższej jednostki znakującej 60 W.

Pokazuje to, że wariant źródła wpływa nie tylko na moc, ale również na wymiary mechaniczne zespołu optycznego.

Strona 4 – informacje o Cyklop Needham

Ostatnia strona opisuje Cyklop Needham jako dostawcę przemysłowych atramentów oraz urządzeń CIJ, TIJ i laserowych dla regionu EMEA. Folder został oznaczony rokiem 2025 i zawiera zastrzeżenie, że producent może zmieniać specyfikację, funkcje, budowę i osiągi produktu.

CO2+Integrated+Laser+Brochure Pobierz

Opis produktu

Cyklop Needham CM800C jest modułowym systemem znakowania wykorzystującym szczelnie zamknięte źródło laserowe CO₂. Urządzenie jest przeznaczone przede wszystkim do przemysłowego kodowania materiałów niemetalowych oraz powierzchni, które reagują na promieniowanie podczerwone lasera CO₂.

Oznaczenie nie jest nadrukowywane atramentem. Wiązka lasera powoduje kontrolowaną zmianę powierzchni poprzez:

usunięcie warstwy farby albo lakieru;
zmianę koloru materiału;
karbonizację;
spienienie tworzywa;
lokalne odparowanie cienkiej warstwy;
grawerowanie;
zmianę kontrastu powłoki;
usunięcie zadrukowanej warstwy etykiety lub folii.

Rodzaj efektu zależy od podłoża, długości fali, mocy źródła, soczewki, prędkości ruchu wiązki oraz czasu oddziaływania na materiał.

CM800C jest przeznaczony zarówno do znakowania statycznego, jak i pracy „on the fly”, czyli wykonywania kodu na produkcie przemieszczającym się po linii.

Najważniejsze zalety CM800C

Trwałe oznaczenie bez atramentu

Laser zmienia powierzchnię produktu lub opakowania, dlatego nie występuje proces schnięcia nadruku. Prawidłowo wykonany kod nie rozmazuje się bezpośrednio po znakowaniu.

Cyklop Needham przedstawia laserowe znakowanie jako proces niewymagający atramentu ani płynu make-up. (needham-ink.com)

Nie oznacza to, że całe stanowisko nie ma żadnych elementów eksploatacyjnych. W zależności od materiału mogą być potrzebne:

filtry odciągu;
czyszczenie optyki;
konserwacja przenośnika;
przeglądy zabezpieczeń;
obsługa układu chłodzenia powietrzem;
wymiana elementów automatyki.

Prędkość do 2000 znaków na sekundę

Producent deklaruje maksymalną prędkość do 2000 znaków na sekundę. Jest to parametr źródła i systemu sterowania, a nie gwarancja wykonania każdego projektu z taką samą wydajnością.

Na czas kodowania wpływają:

liczba znaków;
wielkość czcionki;
rodzaj kodu 2D;
powierzchnia grafiki;
liczba przejść;
wymagany kontrast;
moc źródła;
długość fali;
pole znakowania;
reakcja materiału.

Linie produkcyjne do 200 m/min

Folder i aktualna karta Cyklop wskazują możliwość pracy przy prędkości linii do 200 m/min. (Cyklop)

Wartość ta wymaga każdorazowo zweryfikowania dla rzeczywistego kodu. Krótki numer partii może być wykonywany szybciej niż duży logotyp lub gęsty DataMatrix.

Źródło o żywotności do 40 000 godzin

Producent deklaruje żywotność źródła do 40 000 godzin. Aktualna publiczna karta produktu nadal przedstawia tę wartość jako jedną z głównych cech CM800C. (Cyklop)

Wartość „do 40 000 godzin” nie jest równoznaczna z okresem gwarancji. Rzeczywista żywotność zależy od warunków pracy, obciążenia, temperatury, wentylacji i parametrów procesu.

Chłodzenie powietrzem

Źródło nie wymaga zewnętrznego chillera wodnego. Chłodzenie powietrzne upraszcza instalację i ogranicza liczbę dodatkowych urządzeń.

Nadal należy zapewnić:

odpowiednią temperaturę otoczenia;
swobodny przepływ powietrza;
czyste otwory wentylacyjne;
miejsce serwisowe;
brak kondensacji wilgoci.

Zamknięty układ optyczny

Folder opisuje układ optyczny jako całkowicie zamknięty i niewymagający regulacji. Ogranicza to ryzyko zabrudzenia i rozjustowania elementów optycznych podczas normalnej eksploatacji.

Obsługa z ekranu dotykowego

CM800C posiada spersonalizowany interfejs dotykowy. Pozwala on obsługiwać receptury, treści, parametry i pracę urządzenia bez konieczności codziennego korzystania z zewnętrznego komputera.

Dane techniczne Cyklop Needham CM800C

Parametr	Wartość
Producent / marka	Cyklop Needham
Model	CM800C / CM 800 C
Numer produktu Cyklop	174063
Typ urządzenia	przemysłowa znakowarka laserowa CO₂
Źródło	szczelnie zamknięty laser CO₂
Dostępne moce	10 W, 30 W, 60 W
Dostępne długości fal	10,6 µm, 10,2 µm, 9,3 µm
Maksymalna prędkość znakowania	do 2000 znaków/s
Maksymalna prędkość linii	do 200 m/min
Zakres pól znakowania	od 50 × 50 do 400 × 400 mm
Standardowe pole według folderu	100 × 100 mm
Standardowe pole według aktualnej strony Cyklop	110 × 110 mm
Sterowanie wiązką	szybki cyfrowy układ galwanometryczny
Wspomaganie ogniskowania	przełączana czerwona dioda LED
Wspomaganie pozycjonowania	standard
Interfejs użytkownika	spersonalizowany ekran dotykowy
Komunikacja	UDP, TCP/IP, RS232
Integracja	różne warianty prowadzenia wiązki
Zasilanie	240 V AC
Częstotliwość	50/60 Hz
Liczba faz	1
Moc przyłączeniowa	0,70 kW
Temperatura pracy	5–40°C
Wilgotność	10–90%, bez kondensacji
Ochrona szafy	IP54
Ochrona jednostki znakującej	IP54
Chłodzenie	powietrzne
Masa standardowego systemu	około 40 kg
Publiczna cena	brak
Tryb zakupu	indywidualna konfiguracja i wycena

Dane techniczne pochodzą z tabeli na stronie 3 folderu. Aktualna karta Cyklop potwierdza prędkość, pola znakowania, długości fal, formaty, komunikację, zasilanie, warunki środowiskowe, IP54 oraz masę systemu. (Cyklop)

Ważna rozbieżność: standardowe pole znakowania

Załączony folder z 2025 r. podaje:

100 × 100 mm – pole standardowe.

Aktualna globalna karta produktu Cyklop podaje:

110 × 110 mm – pole standardowe.

(Cyklop)

Na stronie produktowej najlepiej zapisać:

Standardowe pole znakowania: około 100 × 100 lub 110 × 110 mm, zależnie od aktualnej konfiguracji i zastosowanej soczewki. Wartość wymaga potwierdzenia w ofercie.

Nie należy łączyć tych wartości ani przedstawiać jednej z nich jako bezwarunkowo właściwej dla każdej wersji.

Moce źródła: 10 W, 30 W i 60 W

CM800C 10 W

Wariant 10 W może być wstępnie rozważany dla:

prostych dat i numerów partii;
kontrastowego znakowania materiałów dobrze reagujących na laser;
mniejszych pól;
etykiet i kartoników;
procesów niewymagających intensywnego usuwania materiału.

CM800C 30 W

Wariant 30 W może zapewnić większą rezerwę dla:

szybszych linii;
większej ilości treści;
grafik;
kodów 2D;
większych pól;
materiałów wymagających większej energii;
usuwania powłoki.

CM800C 60 W

Wariant 60 W może być rozważany dla:

wysokich prędkości;
dużych kodów;
trudniejszych podłoży;
intensywniejszego grawerowania;
większych pól;
aplikacji ekstruzyjnych;
procesów wymagających krótkiego czasu oddziaływania.

Powyższy podział jest regułą kwalifikacyjną, a nie oficjalnym przypisaniem producenta. Najwyższa moc nie zawsze oznacza najlepszą jakość. Zbyt duża energia może przepalić karton, zdeformować tworzywo, uszkodzić folię albo zwiększyć ilość dymu.

Długości fal: 10,6 µm, 10,2 µm i 9,3 µm

Folder wymienia trzy dostępne długości fal:

10,6 µm;
10,2 µm;
9,3 µm.

Ich dostępność ma znaczenie, ponieważ materiały, powłoki i folie mogą różnie absorbować promieniowanie. Wybór długości fali powinien być dokonywany na podstawie testów.

Do zapytania ofertowego warto podać:

dokładny materiał;
producenta opakowania;
rodzaj powłoki;
grubość folii;
warstwy laminatu;
kolor;
wymagany kontrast;
dopuszczalny wpływ cieplny.

Nie należy automatycznie przypisywać jednej długości fali do wszystkich kartonów, folii albo tworzyw.

Dostępne pola znakowania

Folder wskazuje zakres:

minimum 50 × 50 mm;
maksimum 400 × 400 mm;
standard 100 × 100 mm według dokumentu.

Mniejsze pole

Mniejsze pole może zapewnić:

mniejszą plamkę;
wyższą gęstość energii;
lepszą jakość drobnych znaków;
korzystniejsze warunki dla małego DataMatrix;
większy kontrast na trudnych materiałach.

Większe pole

Większe pole pozwala:

oznaczać duże kartony;
nanosić rozbudowane grafiki;
objąć kilka elementów;
tolerować większą zmienność położenia produktu;
wykonywać duże oznaczenia logistyczne.

Większe pole wpływa jednak na wielkość plamki, gęstość energii, odległość roboczą i maksymalną prędkość. Pole 400 × 400 mm nie będzie optymalne dla każdej aplikacji wymagającej bardzo małego kodu.

Wymiary urządzenia

Szafa sterująca

Rysunek na stronie 3 wskazuje orientacyjnie:

szerokość: około 432 mm;
głębokość: około 191 mm;
wysokość: około 528 mm;
wysokość nóżek: około 25 mm.

Jednostka znakująca 30 W

Rysunek wskazuje długość całkowitą około:

779 mm.

Jednostka znakująca 60 W

Rysunek wskazuje długość całkowitą około:

959 mm.

Wersja 60 W posiada wyraźnie dłuższy moduł źródła niż wariant 30 W.

Wymiary należy traktować jako dane do wstępnego projektowania. Przed przygotowaniem osłony, statywu lub przebudową przenośnika należy uzyskać aktualny rysunek CAD dla konkretnej mocy, soczewki i wariantu prowadzenia wiązki.

Obsługiwane formaty znakowania

Według folderu CM800C może wykonywać:

standardowe czcionki przemysłowe;
tekst;
standardowe kody kreskowe;
QR Code;
Data Matrix;
Aztec Code;
Han Xin Code;
grafikę;
logotypy;
symbole.

W praktyce system może służyć do nanoszenia:

daty produkcji;
daty ważności;
numeru partii;
numeru zlecenia;
numeru seryjnego;
kodu zmiany;
oznaczenia linii;
kodu produktu;
identyfikatora opakowania;
logotypu;
informacji technicznej;
kodu QR;
kodu DataMatrix;
oznaczenia logistycznego;
danych traceability.

Obsługę standardów takich jak GS1 DataMatrix, GS1-128, UDI lub serializacja farmaceutyczna należy potwierdzić wraz z oprogramowaniem, źródłem danych i systemem wizyjnym.

Na jakich materiałach można stosować CM800C?

Cyklop Needham wskazuje technologię CO₂ przede wszystkim do kartonu, drewna i powierzchni niemetalowych. Ogólna gama laserów jest przeznaczona także do wybranych tworzyw, szkła, papieru, produktów i opakowań. (needham-ink.com)

Karton i tektura

Typowe zastosowania:

data ważności;
numer partii;
DataMatrix;
oznaczenie wariantu;
logotyp;
kod na kartonie zbiorczym;
usunięcie zadrukowanej powłoki.

Należy sprawdzić, czy kod powstaje przez przyciemnienie powierzchni, odbarwienie albo usunięcie warstwy.

Papier i etykiety

Laser może znakować:

etykiety papierowe;
papier powlekany;
kartoniki farmaceutyczne;
etykiety przygotowane do reakcji laserowej;
powierzchnie z warstwą kontrastową.

Test powinien uwzględniać klej i materiał znajdujący się pod etykietą.

Tworzywa sztuczne

Możliwe materiały obejmują wybrane:

PET;
PE;
PP;
PVC;
ABS;
tworzywa techniczne;
folie;
laminaty.

Kompatybilność nie wynika wyłącznie z nazwy polimeru. Barwnik, dodatki, grubość i konstrukcja wielowarstwowa mogą całkowicie zmienić rezultat.

Szkło

Laser CO₂ może tworzyć oznaczenie na powierzchni szkła. Należy jednak sprawdzić:

ryzyko mikropęknięć;
ostrość krawędzi;
odporność mechaniczną;
jakość kodu;
zmianę wytrzymałości opakowania.

Drewno

Efekt zależy od:

gatunku;
wilgotności;
koloru;
kierunku włókien;
lakieru;
szybkości znakowania;
mocy.

Folie i opakowania elastyczne

W przypadku folii trzeba wykluczyć:

przepalenie;
perforację;
skurcz;
utratę bariery;
uszkodzenie warstwy zgrzewalnej;
migrację produktów rozkładu;
deformację opakowania.

Materiały, dla których CM800C nie jest pierwszym wyborem

CM800C nie powinien być automatycznie kwalifikowany do znakowania niepowlekanych metali.

Dla:

stali;
aluminium;
stali nierdzewnej;
mosiądzu;
miedzi;
metalowych części technicznych

podstawowym kierunkiem jest zwykle laser Fiber CM800F. Oficjalny podział Cyklop Needham wskazuje Fiber do metali i twardych tworzyw, UV do materiałów delikatnych, a CO₂ do kartonu, drewna i powierzchni niemetalowych. (needham-ink.com)

CM800C może oddziaływać na powłokę naniesioną na metal, ale wtedy znakowana jest powłoka, a niekoniecznie sam materiał bazowy.

Jak działa znakowanie na linii?

Produkt wjeżdża do strefy znakowania.
Czujnik wykrywa jego krawędź.
Enkoder może mierzyć prędkość przenośnika.
Sterownik pobiera właściwy format kodu.
Dane zmienne mogą zostać przekazane z PLC, MES, ERP albo bazy.
Układ galwanometryczny kieruje wiązkę po zaprogramowanej trajektorii.
Laser zmienia powierzchnię produktu.
Kod jest gotowy natychmiast – nie wymaga suszenia.
Kamera może zweryfikować obecność, treść i czytelność.
Produkt niezgodny może zostać odrzucony.

Folder wskazuje zastosowanie szybkiego układu galwanometrycznego i zoptymalizowanej logiki planowania wektorowego w celu skrócenia czasu znakowania.

Znakowanie w ruchu i na postoju

Znakowanie w ruchu

System wykonuje kod podczas przemieszczania produktu.

Rozwiązanie jest właściwe, gdy:

linia nie może się zatrzymywać;
produkty są prowadzone stabilnie;
dostępny jest sygnał prędkości;
kod mieści się w dostępnym czasie;
pozycja produktu jest powtarzalna.

Znakowanie statyczne

Produkt zatrzymuje się w określonym położeniu.

Rozwiązanie może być korzystniejsze dla:

dużej grafiki;
gęstych kodów 2D;
dużego pola;
trudnych materiałów;
wielu przejść lasera;
procesów wymagających wysokiego kontrastu;
produktów poruszających się niestabilnie.

Integracja z produkcją

CM800C może współpracować z:

przenośnikiem;
maszyną pakującą;
kartoniarką;
zaklejarką;
etykieciarką;
linią rozlewniczą;
linią ekstruzyjną;
robotem;
stanowiskiem montażowym;
sterownikiem PLC;
MES;
ERP;
bazą danych;
enkoderem;
kamerą;
czytnikiem kodu;
systemem odrzutu.

Folder potwierdza komunikację:

UDP;
TCP/IP;
RS232.

Szczegółowy format komunikacji, dostępność wejść i wyjść, obsługa zdalnego wyboru receptur i sposób przesyłania danych powinny zostać opisane w ofercie.

Zasilanie i środowisko

Zasilanie

CM800C wymaga:

240 V AC;
50/60 Hz;
jednej fazy;
około 0,70 kW mocy przyłączeniowej.

Dane dotyczą jednostki standardowej. Pełne stanowisko z przenośnikiem, odciągiem i kamerą będzie miało większe zapotrzebowanie na energię.

Temperatura

Deklarowany zakres pracy:

od 5 do 40°C.

Wilgotność

Deklarowany zakres:

od 10 do 90%;
bez kondensacji.

Stopień ochrony

Folder podaje:

szafa: IP54;
jednostka znakująca: IP54.

IP54 opisuje odporność obudowy na dostęp pyłu i wody. Nie jest to klasa bezpieczeństwa promieniowania laserowego.

Bezpieczeństwo kompletnego systemu

CM800C jest przeznaczony do integrowania z maszynami lub stanowiskami. Sama szafa i głowica nie stanowią automatycznie kompletnego, bezpiecznego stanowiska klasy 1.

Projekt może wymagać:

zamkniętej obudowy;
tuneli wejściowych i wyjściowych;
materiałów ochronnych odpowiednich dla długości fali;
drzwi z blokadą;
interlocków;
zatrzymania awaryjnego;
bezpiecznego sterowania;
sygnalizacji pracy;
odciągu dymów;
oceny ryzyka;
dokumentacji;
szkolenia.

IEC 60825-1 ustanawia zasady klasyfikacji produktów laserowych i wskazuje, że końcowy system zawierający źródło laserowe podlega ocenie jako kompletny produkt. (IEC Webstore)

Dyrektywa maszynowa wymaga zabezpieczenia urządzeń laserowych przed promieniowaniem przypadkowym, odbitym i rozproszonym. (Eur-Lex)

Dlatego na stronie produktu należy napisać:

Klasa bezpieczeństwa zostanie określona dla kompletnego, skonfigurowanego stanowiska z osłonami i blokadami.

Nie należy pisać:

CM800C jest laserem klasy 1

bez dokumentacji dotyczącej finalnej instalacji.

Odciąg dymów i oparów

Oddziaływanie lasera CO₂ na karton, papier, drewno, lakier albo tworzywo może powodować:

dym;
zapach;
pył;
pary;
produkty rozkładu termicznego;
drobne cząstki usuwanej powłoki.

Odciąg może być potrzebny zarówno ze względu na środowisko pracy, jak i ochronę optyki.

Do doboru systemu filtracyjnego potrzebne są:

materiał;
skład powłoki;
moc;
liczba znaków;
powierzchnia usuwanego materiału;
produkty na minutę;
godziny pracy;
wymagania zakładowe.

Branże i zastosowania

Spożywcza i napojowa

daty ważności;
numery partii;
kody na kartonikach;
oznaczenia na etykietach;
znakowanie opakowań;
kody na wybranych butelkach;
znakowanie bez atramentu.

Aktualna karta Cyklop wymienia żywność i napoje jako podstawowe obszary zastosowania CM800C. (Cyklop)

Farmaceutyczna

DataMatrix;
numery partii;
daty ważności;
serializacja;
kartoniki;
etykiety;
informacje identyfikacyjne.

Kosmetyczna

daty;
partie;
znakowanie kartoników;
oznaczenia butelek i zamknięć;
kody logistyczne;
logotypy.

Produkcja profili i wyrobów wytłaczanych

ciągłe znakowanie profili;
oznaczenia kabli;
numery partii;
metraż;
dane zmianowe;
identyfikacja procesu.

Przemysł ekstruzyjny jest bezpośrednio wymieniany na aktualnej stronie produktu. (Cyklop)

Papier, karton i opakowania

znaki transportowe;
DataMatrix;
kody partii;
symbole;
tekst;
logotypy;
oznaczenia logistyczne.

Kiedy CM800C może nie być właściwy?

Alternatywną technologię należy rozważyć, gdy:

głównym materiałem jest niepowlekany metal;
produkt jest bardzo wrażliwy na temperaturę;
folia jest wyjątkowo cienka;
potrzebny jest kolorowy nadruk;
oznaczenie ma być łatwo usuwalne;
materiał nie zapewnia kontrastu;
nie można zainstalować osłony;
nie ma możliwości odciągu;
produkt porusza się niestabilnie;
wymagana jest częsta zmiana koloru nadruku;
zmiana powierzchni produktu jest niedopuszczalna.

Możliwe alternatywy:

CM800F Fiber – dla metalu;
CM800U UV – dla delikatnych i wrażliwych materiałów;
drukarka CIJ – dla szybkiego nadruku atramentowego;
drukarka TIJ – dla wysokiej jakości kodów na opakowaniach;
etykieta – gdy materiał nie reaguje prawidłowo na laser.

Test materiałowy przed zakupem

Co dostarczyć?

próbki produktu;
próbki z kilku partii;
kartę materiałową;
informacje o powłokach;
projekt nadruku;
wymagany DataMatrix lub QR;
docelową prędkość;
film z linii;
wymagania dotyczące trwałości.

Co powinien potwierdzić test?

kontrast;
czytelność;
ostrość krawędzi;
odczyt kamerą;
czas znakowania;
brak przepalenia;
brak perforacji;
brak deformacji;
brak osłabienia materiału;
trwałość;
powtarzalność;
ilość dymu;
zapach;
potrzebę odciągu.

Test kodu 2D

Dla DataMatrix lub QR warto sprawdzić:

minimalny moduł;
strefę ciszy;
deformację modułów;
kontrast;
jakość przy maksymalnej prędkości;
odczyt po transporcie;
odczyt przez docelowy skaner lub kamerę.

Dane handlowe

Pole	Informacja
Cena	indywidualna wycena
Publiczny cennik	brak
Minimalna ilość	1 skonfigurowany system
Moce	10, 30 lub 60 W
Pole standardowe	do potwierdzenia: 100 × 100 lub 110 × 110 mm
Maksymalne pole	400 × 400 mm
Termin dostawy	do potwierdzenia
Dostępność	zależna od wariantu
Test materiału	zdecydowanie zalecany
Montaż	zgodnie z ofertą
Integracja	wyceniana indywidualnie
Uruchomienie	zalecane
Szkolenie	zalecane
Gwarancja	zgodnie z ofertą
Atrament	niewymagany
Make-up	niewymagany
Filtry odciągu	mogą wymagać okresowej wymiany
Dokumentacja	dla konkretnej konfiguracji

Aktualna karta Cyklop nie publikuje ceny i kieruje użytkownika do indywidualnego zapytania ofertowego. (Cyklop)

Zakres kompletnego stanowiska

Oferta powinna wyraźnie wskazywać:

Element	Status
jednostka CM800C	wymagane
moc 10, 30 lub 60 W	do wyboru
długość fali	do doboru
soczewka	do doboru
pole znakowania	do doboru
szafa sterująca	standard
ekran dotykowy	standard według folderu
statyw	opcja / projekt
regulacja wysokości	opcja
czujnik produktu	do ustalenia
enkoder	do ustalenia
przenośnik	opcja
osłona laserowa	wymaga projektu
tunele ochronne	zależnie od procesu
odciąg	zależnie od materiału
kamera	opcja
system odrzutu	opcja
integracja PLC	do konfiguracji
MES / ERP	do konfiguracji
montaż	zgodnie z ofertą
uruchomienie	zalecane
szkolenie	zalecane
ocena bezpieczeństwa	wymagana dla finalnego systemu

Dane potrzebne do kwalifikacji technicznej

Produkt

materiał;
nazwa handlowa;
producent;
grubość;
kolor;
powłoka;
konstrukcja wielowarstwowa;
wymiary;
kształt;
stabilność podczas transportu;
dopuszczalny wpływ cieplny.

Kod

tekst;
liczba linii;
format;
wielkość;
DataMatrix;
QR;
kod kreskowy;
grafika;
logotyp;
dane zmienne;
wymagany kontrast;
wymagana trwałość.

Linia

prędkość minimalna;
prędkość maksymalna;
produkty na minutę;
odstępy;
kierunek przesuwu;
wysokość przenośnika;
liczba zmian;
czas pracy;
zmienność położenia produktu.

Integracja

PLC;
MES;
ERP;
źródło danych;
protokół;
enkoder;
czujnik;
kamera;
system odrzutu;
archiwizacja wyników.

Środowisko

temperatura;
wilgotność;
zapylenie;
mycie linii;
środki chemiczne;
dostępna przestrzeń;
możliwość zastosowania osłony;
możliwość instalacji odciągu.

Direct RFQ – gotowy formularz

Identyfikator zapytania

RFQ-CYKLOP-NEEDHAM-CM800C

Temat

Direct RFQ – znakowarka laserowa CO₂ Cyklop Needham CM800C

Treść zapytania

Prosimy o dobór i ofertę na znakowarkę laserową CO₂ Cyklop Needham CM800C.

Dane firmy:
Nazwa:
NIP:
Osoba kontaktowa:
Telefon:
E-mail:
Miejsce instalacji:

Znakowany produkt:
Nazwa produktu:
Materiał:
Producent materiału:
Kolor:
Powłoka:
Liczba warstw:
Grubość:
Minimalne i maksymalne wymiary:
Czy materiał jest wrażliwy na temperaturę:

Wymagany kod:
Tekst:
Liczba linii:
Data produkcji:
Data ważności:
Numer partii:
Kod kreskowy:
QR Code:
DataMatrix:
Aztec Code:
Han Xin Code:
Logotyp:
Wymiar pola:
Minimalny wymiar znaku lub modułu:
Wymagany kontrast:
Wymagana trwałość:

Proces:
Znakowanie w ruchu / na postoju:
Minimalna prędkość:
Maksymalna prędkość:
Produkty na minutę:
Odstęp między produktami:
Liczba zmian:
Godziny pracy na dobę:

Integracja:
PLC:
MES / ERP:
Sposób przekazywania danych:
Wymagany protokół:
Czujnik produktu: tak / nie
Enkoder: tak / nie
Kamera: tak / nie
Odrzut produktu: tak / nie

Zakres oferty:
Moc: do doboru / 10 W / 30 W / 60 W
Długość fali: do doboru
Pole znakowania: do doboru
Statyw: tak / nie
Przenośnik: tak / nie
Osłona: tak / nie
Odciąg: tak / nie
Kamera: tak / nie
Montaż: tak / nie
Uruchomienie: tak / nie
Szkolenie: tak / nie
Integracja: tak / nie
Oczekiwany termin:

W załączeniu przesyłamy próbki, dokumentację materiału, projekt kodu, zdjęcia produktu i nagranie linii.

FAQ

Czym jest Cyklop Needham CM800C?

To przemysłowa znakowarka laserowa CO₂ do szybkiego wykonywania tekstów, grafik i kodów na materiałach niemetalowych. (Cyklop)

Jakie moce są dostępne?

Folder wymienia źródła 10, 30 i 60 W.

Jaka jest maksymalna prędkość znakowania?

Producent deklaruje do 2000 znaków na sekundę.

Jak szybka może być linia?

Deklarowana maksymalna prędkość wynosi do 200 m/min. Rzeczywisty wynik zależy od kodu i materiału. (Cyklop)

Jak duże może być pole?

Od 50 × 50 do 400 × 400 mm.

Czy standardem jest 100 × 100 czy 110 × 110 mm?

Folder podaje 100 × 100 mm, natomiast aktualna karta Cyklop 110 × 110 mm. Parametr trzeba potwierdzić w ofercie. (Cyklop)

Czy CM800C wykonuje DataMatrix?

Tak. Folder wymienia Data Matrix, QR Code, Aztec Code, Han Xin Code i standardowe kody kreskowe.

Czy system wymaga atramentu?

Nie. Laser wykonuje oznaczenie bez atramentu i płynu make-up. (needham-ink.com)

Czy może znakować karton?

Tak. Karton jest jednym z podstawowych materiałów kwalifikowanych do technologii CO₂. (needham-ink.com)

Czy może znakować metal?

CM800C może usuwać niektóre powłoki z powierzchni metalu, ale dla bezpośredniego znakowania metalu pierwszym wyborem jest zwykle CM800F Fiber. (needham-ink.com)

Czy może znakować folię?

Potencjalnie tak, lecz konieczny jest test potwierdzający brak przepalenia, perforacji i utraty właściwości opakowania.

Czy potrzebny jest odciąg?

Często tak. Zależy to od materiału, mocy, powierzchni znaku i intensywności produkcji.

Czy IP54 oznacza laser klasy 1?

Nie. IP54 dotyczy obudowy. Klasa lasera musi zostać określona dla kompletnego stanowiska zgodnie z zasadami IEC 60825-1. (IEC Webstore)

Czy system może współpracować z PLC?

Tak. Folder wskazuje komunikację UDP, TCP/IP i RS232. Dokładny zakres integracji wymaga potwierdzenia.

Czy cena jest dostępna publicznie?

Nie. Aktualna strona Cyklop kieruje użytkownika do indywidualnego zapytania ofertowego. (Cyklop)

Dane A2A dla agentów zakupowych

product:
  canonical_name: "Cyklop Needham CM800C"
  official_name: "Laser Marking System: CM 800 C"
  polish_name: "Znakowarka laserowa CO2 Cyklop Needham CM800C"
  manufacturer: "Cyklop Needham"
  manufacturer_product_id: "174063"
  internal_product_id: "AIPACK-CYKLOP-NEEDHAM-CM800C"
  rfq_id: "RFQ-CYKLOP-NEEDHAM-CM800C"
  category: "industrial CO2 laser marking system"

commercial:
  purchase_mode: "configured-to-order"
  public_price: false
  quote_required: true
  minimum_order_quantity: 1
  availability: "to be confirmed"
  lead_time: "configuration dependent"
  sample_test_required: true
  human_validation_required: true

laser:
  technology: "sealed CO2 laser"
  available_power_w:
    - 10
    - 30
    - 60
  available_wavelength_um:
    - 10.6
    - 10.2
    - 9.3
  cooling: "air cooled"
  declared_source_life_hours:
    maximum: 40000
    qualification: "up to"

performance:
  maximum_marking_speed_characters_per_second: 2000
  maximum_line_speed_m_per_minute: 200
  marking_field_mm:
    minimum:
      width: 50
      height: 50
    brochure_standard:
      width: 100
      height: 100
    current_web_standard:
      width: 110
      height: 110
    maximum:
      width: 400
      height: 400
  standard_field_status: "must be confirmed in quotation"

marking_content:
  - "industrial fonts"
  - "text"
  - "barcodes"
  - "QR Code"
  - "Data Matrix"
  - "Aztec Code"
  - "Han Xin Code"
  - "graphics"
  - "logos"
  - "symbols"
  - "dates"
  - "batch codes"
  - "serial numbers"

controls:
  user_interface: "personalised touch control screen"
  focusing_aid: "switchable red LED"
  positioning_aid: "standard"
  communication:
    - "UDP"
    - "TCP/IP"
    - "RS232"
  integration: "flexible beam delivery options"

electrical:
  voltage_v_ac: 240
  frequency_hz:
    - 50
    - 60
  phases: 1
  connected_power_kw: 0.70

environment:
  minimum_temperature_c: 5
  maximum_temperature_c: 40
  minimum_relative_humidity_percent: 10
  maximum_relative_humidity_percent: 90
  condensation_allowed: false
  cabinet_ingress_protection: "IP54"
  marking_unit_ingress_protection: "IP54"

physical:
  standard_system_weight_kg: 40
  cabinet_dimensions_mm_approx:
    width: 432
    depth: 191
    height: 528
  marking_unit_length_mm_approx:
    power_30w: 779
    power_60w: 959
  dimensions_status: "confirm on current CAD drawing"

preliminary_materials:
  primary:
    - "cardboard"
    - "paper"
    - "wood"
    - "selected plastics"
    - "selected flexible packaging"
    - "glass"
    - "coated non-metallic surfaces"
  not_primary:
    - "uncoated steel"
    - "uncoated aluminium"
    - "uncoated metals"
  mandatory_rule: "Test the final production substrate."

typical_industries:
  - "food"
  - "beverage"
  - "cosmetics"
  - "pharmaceutical"
  - "packaging"
  - "extrusion"
  - "paper and corrugate"

required_rfq_inputs:
  - "exact substrate specification"
  - "surface coating and colour"
  - "material thickness"
  - "required code"
  - "marking field"
  - "minimum character or DataMatrix module"
  - "required durability"
  - "minimum and maximum line speed"
  - "products per minute"
  - "static or on-the-fly operation"
  - "available installation space"
  - "PLC, MES and ERP integration"
  - "verification camera requirements"
  - "sample products"

agent_qualification_rules:
  - condition: "substrate is cardboard, paper or wood"
    result: "CM800C is a primary qualification candidate"
  - condition: "substrate is an uncoated metal"
    result: "evaluate CM800F Fiber"
  - condition: "substrate is thin or heat-sensitive"
    result: "compare CM800U UV and perform tests"
  - condition: "flexible packaging barrier must remain intact"
    result: "mandatory barrier and perforation test"
  - condition: "substrate composition is unknown"
    result: "request specification and samples"
  - condition: "laser enclosure is not defined"
    result: "quotation incomplete"
  - condition: "code and line speed are unknown"
    result: "throughput cannot be qualified"

Rekomendowane oznaczenia na stronie

Answer Engine Ready
Karta zawiera jednoznaczną nazwę, technologię, moce, długości fal, pola znakowania i zastosowania.

Agent Qualifiable
Agent może wstępnie ocenić produkt na podstawie materiału, kodu, prędkości i wymaganego pola.

Direct RFQ Ready
Karta zawiera dane niezbędne do testu i wyceny.

Configured-to-Order
Moc, długość fali, soczewka, pole, odciąg, osłony i integracja są dobierane indywidualnie.

Sample Test Required
Końcowy dobór wymaga próby na docelowym materiale.

Laser Safety Validation Required
Bezpieczeństwo i klasyfikację określa się dla kompletnego stanowiska.

Kontakt handlowy i obsługa projektu w Polsce

DI-ZET Sp. z o.o. Sp. komandytowa
ul. Ochocza 2, Warszawa
Telefon: 605 318 315
E-mail: mnowak@di-zet.pl

Zakres projektu może obejmować testy materiałowe, dobór wersji 10/30/60 W, wybór długości fali i soczewki, projekt stanowiska, przenośnik, osłony bezpieczeństwa, odciąg, kamerę kontrolną, integrację z PLC lub MES, montaż, uruchomienie i szkolenie.

Szybki kontakt z naszymi specjalistami

605 318 315 kontakt@pakshop.pl
