Znakowarki laserowe: kodery laserowe Cyklop Needham CM800 – przemysłowe znakowarki laserowe Fiber, CO₂ i UV

Cyklop Needham CM800 to rodzina przemysłowych systemów laserowego znakowania produktów i opakowań. Obejmuje laser światłowodowy CM800F do metali i wybranych twardych tworzyw, laser CO₂ CM800C do kartonu, papieru, drewna i innych materiałów niemetalowych oraz laser ultrafioletowy CM800U do precyzyjnego znakowania materiałów delikatnych i wrażliwych na temperaturę. Systemy mogą nanosić tekst, grafikę, logotypy oraz kody kreskowe 1D i 2D bez stosowania atramentu ani rozpuszczalnika.

Producent przedstawia rodzinę CM800 jako rozwiązanie do trwałego, wysokiej rozdzielczości znakowania bezpośrednio na produktach, opakowaniach i etykietach, przeznaczone także do pracy na szybkich liniach produkcyjnych.

Szybki kontakt: 501 685 074 i kontakt@di-zet.pl

Znakowarki laserowe: kodery laserowe Cyklop Needham CM800 – przemysłowe znakowarki laserowe Fiber, CO₂ i UV

Czym są znakowarki laserowe – kodery laserowe Cyklop Needham CM800?

Cyklop Needham CM800 to rodzina laserowych urządzeń kodujących przeznaczonych do nanoszenia trwałych oznaczeń bez używania atramentu, rozpuszczalnika, kartridża lub taśmy barwiącej.

W zależności od zastosowanego źródła lasera wiązka oddziałuje na powierzchnię materiału, powodując kontrolowaną zmianę jego koloru, powłoki albo struktury. Efekt znakowania zależy od:

rodzaju materiału;
koloru i składu powierzchni;
zastosowanych dodatków i pigmentów;
mocy oraz długości fali źródła;
parametrów impulsu;
prędkości znakowania;
ogniskowej i pola roboczego;
wymaganej głębokości lub kontrastu.

Rodzina obejmuje trzy technologie, które nie są bezpośrednimi zamiennikami. CM800F, CM800C i CM800U są przeznaczone do innych grup materiałów i innych efektów znakowania. Producent wskazuje Fiber przede wszystkim dla metali i twardych tworzyw, CO₂ dla kartonu, drewna i powierzchni niemetalowych, natomiast UV dla materiałów delikatnych i wrażliwych na wpływ cieplny.

Gama znakowarek laserowych CM800

Model	Technologia	Podstawowa grupa materiałów	Najważniejsza cecha
CM800F	laser światłowodowy Fiber	metale, powlekane metale, wybrane twarde tworzywa	trwałe, szybkie i kontrastowe znakowanie części
CM800C	laser CO₂	papier, karton, drewno, szkło, folie i wybrane materiały niemetalowe	szybkie kodowanie opakowań i produktów
CM800U	laser ultrafioletowy UV	delikatne tworzywa, folie, materiały specjalne i wrażliwe na ciepło	bardzo mała plamka i ograniczony wpływ cieplny

Oficjalna strona używa zarówno oznaczenia CM800U, jak i skróconej nazwy CM800 UV. Dla jednoznaczności kart produktowych, zapytań RFQ i danych strukturalnych rekomendowane jest stosowanie nazwy kanonicznej Cyklop Needham CM800U UV Laser Coder.

Kategorie znakowarek laserowych Cyklop

Najważniejsze możliwości rodziny CM800

Trwałe znakowanie produktu

Laser nie nakłada warstwy atramentu, lecz oddziałuje bezpośrednio na znakowaną powierzchnię. Przy prawidłowym doborze materiału i parametrów powstaje oznaczenie odporne na ścieranie, transport i typowe warunki użytkowania produktu.

Rzeczywistą trwałość należy jednak zawsze zweryfikować testem. Nie każdy ślad wykonany laserem będzie jednakowo odporny na chemikalia, wysoką temperaturę, promieniowanie UV, czyszczenie przemysłowe lub mechaniczne ścieranie.

Brak atramentu i płynów drukujących

Producent wskazuje, że systemy laserowe nie wymagają atramentu ani płynu uzupełniającego typu make-up. Eliminuje to wymianę kartridży, uzupełnianie płynów oraz magazynowanie chemii drukującej. (Needham Ink)

Określenie „bez materiałów eksploatacyjnych” należy rozumieć jako brak atramentu i płynów kodujących. Całe stanowisko nadal może wymagać:

energii elektrycznej;
filtrów odciągu oparów;
czyszczenia optyki;
wymiany elementów filtracyjnych;
przeglądów systemu bezpieczeństwa;
konserwacji przenośnika i automatyki;
okresowej obsługi źródła i układu chłodzenia.

Teksty, grafiki i kody

Rodzina CM800 jest przeznaczona do nanoszenia:

tekstu stałego i zmiennego;
daty produkcji;
daty ważności;
numeru partii;
numeru seryjnego;
kodu zmiany;
oznaczenia linii;
logotypu;
piktogramu;
grafiki;
kodów kreskowych 1D;
kodów 2D, w tym QR i DataMatrix;
danych przeznaczonych do traceability.

Producent deklaruje obsługę tekstów, obrazów, logotypów oraz pełnego zakresu kodów 1D i 2D. Szczegółowa lista standardów kodów powinna zostać potwierdzona dla wybranego oprogramowania i konfiguracji. (Needham Ink)

Praca na linii produkcyjnej

Znakowarki mogą być integrowane ze stanowiskiem transportowym i uruchamiane automatycznie po wykryciu produktu. Producent wskazuje możliwość współpracy systemów z infrastrukturą zarządzania produkcją i innymi procesami fabrycznymi. (Needham Ink)

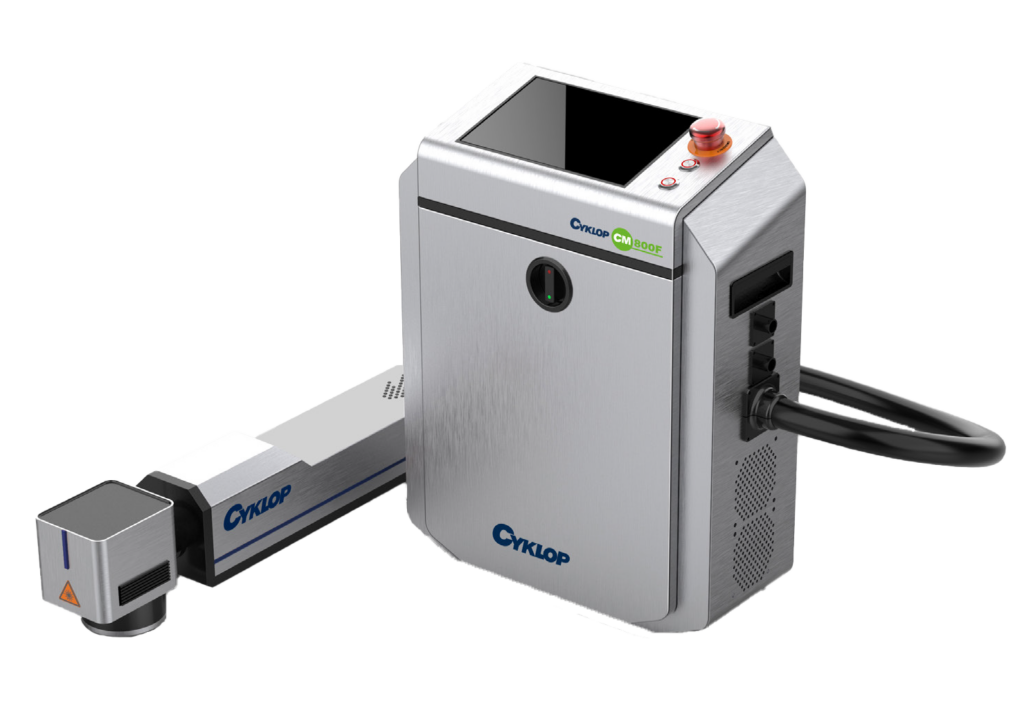

Cyklop Needham CM800F – laser światłowodowy Fiber

Charakterystyka

CM800F jest kompaktowym systemem znakowania wykorzystującym źródło światłowodowe. Producent opisuje go jako lekką i elastyczną jednostkę przeznaczoną do szybkiego oraz wysokiej jakości znakowania w różnych środowiskach produkcyjnych. Jako główne branże zastosowania wskazuje części samochodowe, elektronikę, kosmetyki i farmację. (Needham Ink)

Typowe materiały

CM800F należy kwalifikować w pierwszej kolejności do:

stali;
stali nierdzewnej;
aluminium;
mosiądzu;
miedzi;
metali powlekanych;
powierzchni anodowanych;
elementów chromowanych;
wybranych tworzyw technicznych;
komponentów z dodatkami umożliwiającymi znakowanie laserowe.

Nie każde tworzywo reaguje na laser Fiber w sposób zapewniający czytelny kontrast. Tworzywa o podobnej nazwie handlowej mogą dawać zupełnie inny efekt w zależności od barwnika, napełniaczy i składu partii.

Typowe zastosowania CM800F

numery seryjne na elementach metalowych;
DataMatrix na częściach samochodowych;
oznaczenia podzespołów elektronicznych;
identyfikacja narzędzi;
tabliczki znamionowe;
kody partii na zamknięciach i komponentach;
znakowanie opakowań kosmetycznych;
trwałe oznaczenia techniczne;
identyfikacja części w procesach traceability.

Kiedy wybrać CM800F?

Wstępna kwalifikacja CM800F jest właściwa, gdy:

znakowany jest metal;
kod ma być trwały i odporny na ścieranie;
wymagany jest mały DataMatrix lub numer seryjny;
produkt ma pracować przez wiele lat;
niepożądane jest stosowanie atramentu;
wymagana jest integracja z szybką linią;
potrzebna jest identyfikacja każdej części.

Cyklop Needham CM800C – laser CO₂

Charakterystyka

CM800C jest systemem laserowym CO₂ przeznaczonym do szybkiego znakowania materiałów niemetalowych. Producent wskazuje elastyczność w zakresie treści, krojów pisma, kodów i grafiki oraz zastosowania w branży spożywczej, napojowej, kosmetycznej i farmaceutycznej. (Needham Ink)

Typowe materiały

Laser CO₂ może być wstępnie kwalifikowany do znakowania:

papieru;
tektury;
kartonów;
etykiet papierowych;
drewna;
sklejki;
szkła;
materiałów organicznych;
folii i laminatów reagujących na długość fali lasera;
wybranych tworzyw sztucznych;
powierzchni powlekanych;
kartoników farmaceutycznych;
opakowań jednostkowych i zbiorczych.

W przypadku cienkich folii trzeba szczególnie sprawdzić, czy proces nie powoduje przepalenia, perforacji, deformacji albo pogorszenia bariery opakowania.

Typowe zastosowania CM800C

data ważności na kartoniku;
numer partii na papierowej etykiecie;
kod DataMatrix na opakowaniu farmaceutycznym;
znakowanie kartonów zbiorczych;
oznaczenia na drewnie;
kodowanie opakowań spożywczych;
znakowanie butelek szklanych;
usuwanie warstwy farby lub powłoki w celu utworzenia kontrastu;
nanoszenie logotypów i informacji produktowych.

Kiedy wybrać CM800C?

Wstępna kwalifikacja CM800C jest właściwa, gdy:

znakowane są karton, papier lub drewno;
potrzebny jest trwały kod bez atramentu;
powierzchnia jest niemetalowa;
linia pracuje z dużą prędkością;
treść kodu często się zmienia;
wymagane są tekst, grafika i kody 2D;
potrzebne jest znakowanie bez kontaktu z produktem.

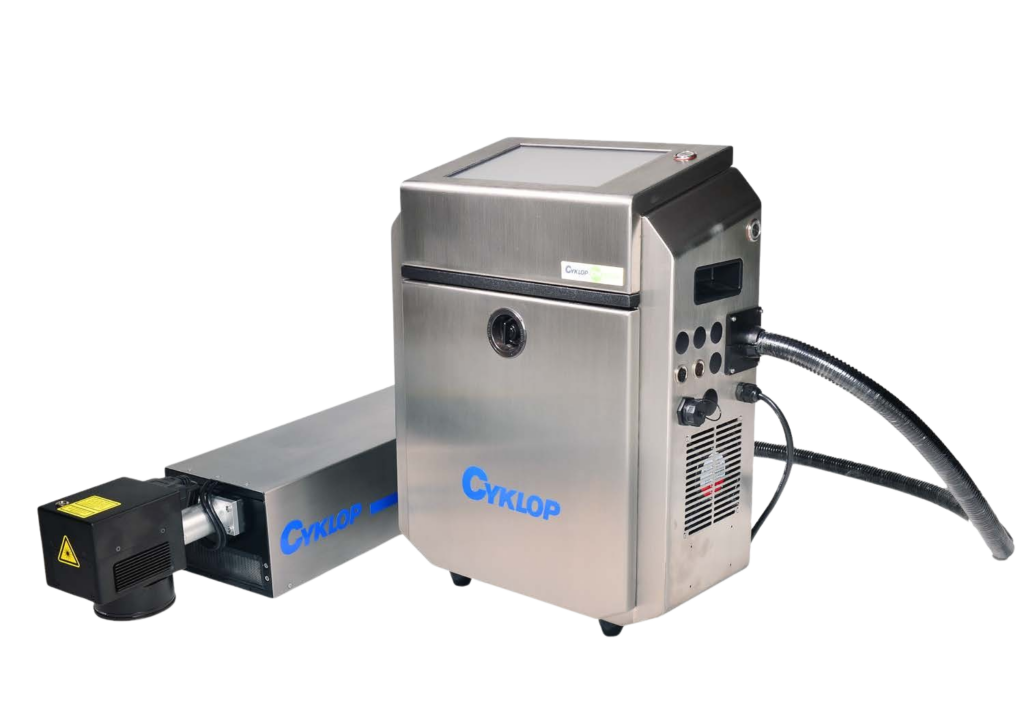

Cyklop Needham CM800U – laser ultrafioletowy UV

Charakterystyka

CM800U wykorzystuje laser UV przeznaczony do bardzo dokładnego znakowania przy ograniczonym wpływie cieplnym na materiał. Producent podkreśla małą plamkę skupienia, niewielką ilość ciepła wprowadzanego do powierzchni oraz przydatność do ultradrobnego znakowania i materiałów specjalnych. (Needham Ink)

Typowe materiały i zastosowania

CM800U może być rozważany do:

cienkich folii;
delikatnych tworzyw;
elementów elektronicznych;
małych komponentów;
materiałów medycznych;
opakowań farmaceutycznych;
szkła;
powierzchni powlekanych;
produktów wymagających bardzo małych znaków;
kodów DataMatrix o niewielkim module;
zastosowań wymagających ograniczenia strefy wpływu cieplnego.

Kiedy wybrać CM800U?

Wstępna kwalifikacja CM800U jest właściwa, gdy:

Fiber albo CO₂ nadmiernie nagrzewa materiał;
kod ma być bardzo mały;
produkt jest cienki lub delikatny;
deformacja powierzchni jest niedopuszczalna;
wymagana jest wysoka jakość drobnego kodu 2D;
oznaczenie ma pozostać czytelne przez cykl życia produktu;
podłoże jest nietypowe i wymaga specjalnego źródła.

Producent pozycjonuje CM800U jako rozwiązanie do trwałej identyfikacji i śledzenia produktu przez jego cykl życia, szczególnie przy wysokich wymaganiach dotyczących precyzji znakowania. (Needham Ink)

CM800F, CM800C czy CM800U – porównanie

Kryterium	CM800F Fiber	CM800C CO₂	CM800U UV
Podstawowy materiał	metal	materiały niemetalowe	materiały delikatne i specjalne
Typowe podłoża	stal, aluminium, mosiądz, twarde tworzywa	papier, karton, drewno, szkło, wybrane folie	cienkie folie, tworzywa, elektronika, materiały medyczne
Wpływ cieplny	umiarkowany, zależny od parametrów	może być wyraźny na cienkich materiałach	najmniejszy z rodziny
Małe kody 2D	bardzo dobre na kompatybilnych materiałach	dobre po właściwym doborze podłoża	szczególnie dobre dla drobnych kodów
Głęboki grawer	możliwy w zależności od konfiguracji	ograniczony i zależny od materiału	zwykle nie jest głównym zastosowaniem
Linie opakowaniowe	wybrane aplikacje	podstawowy obszar zastosowania	specjalistyczne aplikacje
Części metalowe	podstawowe zastosowanie	zazwyczaj nie	tylko wybrane aplikacje
Materiały wrażliwe na temperaturę	wymaga testu	może być niewłaściwy	podstawowy kierunek kwalifikacji
Atrament i make-up	nie	nie	nie
Obowiązkowy test próbki	tak	tak	tak

Wstępny wybór technologii według materiału

Materiał	Pierwszy kierunek kwalifikacji	Uwagi
Stal nierdzewna	CM800F	możliwy kontrast, wyżarzanie lub grawer zależnie od źródła
Aluminium	CM800F	konieczny test stopu i wykończenia
Aluminium anodowane	CM800F	zwykle możliwy wysoki kontrast
Mosiądz lub miedź	CM800F	wymaga właściwego doboru źródła i parametrów
Karton	CM800C	należy sprawdzić kontrast i uszkodzenie powierzchni
Papier	CM800C	możliwe przyciemnienie albo usunięcie powłoki
Drewno	CM800C	efekt zależy od gatunku i wilgotności
Szkło	CM800C lub CM800U	wybór zależy od oczekiwanego efektu i ryzyka mikropęknięć
Twarde tworzywo techniczne	CM800F lub CM800U	wymagana próbka z docelowej partii
Cienka folia	CM800U lub CM800C	konieczna kontrola perforacji i bariery
Delikatny komponent elektroniczny	CM800U	ograniczony wpływ termiczny
Etykieta papierowa	CM800C	należy sprawdzić powłokę i klej
Powierzchnia lakierowana	Fiber, CO₂ lub UV	wybór zależy od rodzaju powłoki i materiału bazowego

Tabela stanowi wstępną regułę kwalifikacji, a nie gwarancję kompatybilności. Oficjalna strona potwierdza ogólny podział: Fiber dla metali i twardych tworzyw, UV dla powierzchni delikatnych i wrażliwych termicznie, a CO₂ dla kartonu, drewna i materiałów niemetalowych. (Needham Ink)

Jak działa znakowanie na linii?

Typowy proces może wyglądać następująco:

Produkt zostaje doprowadzony do strefy znakowania.
Czujnik wykrywa krawędź produktu.
Enkoder mierzy rzeczywistą prędkość przenośnika.
Sterownik otrzymuje dane kodu z pamięci, PLC, MES, ERP albo bazy danych.
System ustala właściwe przesunięcie czasowe.
Wiązka lasera zostaje kierowana po zaprogramowanym torze.
Kod jest nanoszony podczas ruchu produktu albo w czasie jego zatrzymania.
Kamera może sprawdzić obecność, treść i jakość kodu.
Wynik może zostać zapisany w systemie traceability.
Produkt niezgodny może zostać automatycznie odrzucony.

Dokładna architektura zależy od rodzaju linii, prędkości, pola znakowania, treści kodu i sposobu integracji.

Znakowanie statyczne i znakowanie w ruchu

Znakowanie statyczne

Produkt zostaje zatrzymany w ustalonej pozycji. Rozwiązanie jest właściwe, gdy:

kod jest duży lub skomplikowany;
wymagana jest duża gęstość informacji;
produkt trudno stabilnie prowadzić;
takt linii pozwala na zatrzymanie;
potrzebna jest bardzo wysoka jakość kodu.

Znakowanie w ruchu

Produkt przemieszcza się podczas wykonywania kodu. Rozwiązanie jest właściwe, gdy:

linia nie może się zatrzymywać;
produkty mają powtarzalną pozycję;
dostępny jest sygnał enkodera;
czas wykonania kodu mieści się w dostępnym oknie;
prędkość i odstępy między produktami są stabilne.

Producent pozycjonuje CM800 jako rodzinę przeznaczoną również do szybkich środowisk produkcyjnych. Rzeczywista maksymalna prędkość musi być jednak obliczona dla konkretnego kodu, materiału, pola roboczego i parametrów lasera. (Needham Ink)

Jakie dane może zawierać kod?

System może zostać wykorzystany do nanoszenia:

daty produkcji;
daty minimalnej trwałości;
terminu przydatności;
numeru partii;
numeru zlecenia;
numeru seryjnego;
kodu operatora;
oznaczenia zmiany;
wariantu produktu;
numeru linii;
numeru formy lub gniazda;
identyfikatora komponentu;
kodu QR;
kodu DataMatrix;
kodu GS1 DataMatrix;
kodu kreskowego 1D;
logotypu;
znaku zgodności;
piktogramu;
danych pobieranych z systemu nadrzędnego.

Obsługa konkretnego standardu, w tym składni GS1, serializacji albo wymagań UDI, wymaga potwierdzenia oprogramowania, źródła danych i systemu weryfikacji.

Branże i przykładowe zastosowania

Przemysł motoryzacyjny

DataMatrix na częściach;
numery seryjne komponentów;
identyfikacja elementów silnika;
oznaczenia na obudowach;
znakowanie narzędzi;
kody traceability.

CM800F jest wskazywany przez producenta jako rozwiązanie między innymi dla części samochodowych. (Needham Ink)

Elektronika

oznaczenia płytek i obudów;
małe kody 2D;
identyfikacja podzespołów;
logotypy;
numery partii;
kody kontroli jakości.

Dla metali i twardych tworzyw punktem wyjścia będzie CM800F, natomiast dla elementów wrażliwych na temperaturę – CM800U.

Żywność i napoje

data ważności;
numer partii;
kod linii;
oznaczenie opakowania;
kod na kartoniku, etykiecie albo szkle;
kodowanie bez atramentu.

Producent wskazuje CM800C jako rozwiązanie między innymi dla branży spożywczej i napojowej. (Needham Ink)

Farmacja i wyroby medyczne

numery partii;
daty ważności;
DataMatrix;
serializacja;
identyfikacja opakowań;
oznaczanie małych elementów;
traceability przez cykl życia produktu.

CM800F, CM800C i CM800U mogą być rozważane w farmacji, ale wybór zależy od tego, czy oznaczany jest metalowy komponent, kartonik, tworzywo, folia czy materiał medyczny. Producent wymienia farmację wśród zastosowań rodziny CM800. (Needham Ink)

Kosmetyki

znakowanie opakowań;
numery partii;
daty;
logotypy;
oznaczenia na metalowych i plastikowych elementach;
znakowanie kartoników.

Budownictwo i produkcja przemysłowa

oznaczanie profili;
tabliczki techniczne;
elementy metalowe;
narzędzia;
drewno;
komponenty instalacyjne;
trwałe oznaczenia identyfikacyjne.

Ograniczenia i warunki kwalifikacji

Systemu laserowego nie należy wybierać wyłącznie na podstawie ogólnej nazwy materiału. Przed zatwierdzeniem urządzenia trzeba uwzględnić:

dokładny skład podłoża;
kolor i pigment;
rodzaj powłoki;
grubość materiału;
oczekiwany kontrast;
wymaganą trwałość;
minimalny rozmiar znaku;
liczbę znaków;
pole nadruku;
czas dostępny na wykonanie kodu;
prędkość linii;
sposób prowadzenia produktu;
dopuszczalny wpływ cieplny;
obecność oparów i cząstek;
możliwość zastosowania odciągu;
wymagania bezpieczeństwa.

Kiedy laser może nie być najlepszym rozwiązaniem?

Alternatywę CIJ, TIJ, etykietę albo druk termotransferowy warto rozważyć, gdy:

oznaczenie ma być tymczasowe;
kod powinien mieć kolor niedostępny w reakcji laserowej;
materiał nie daje czytelnego kontrastu;
zmiana powierzchni jest niedopuszczalna;
opakowanie jest bardzo cienkie;
produkt porusza się niestabilnie;
występuje duża zmienność odległości od głowicy;
koszt bezpiecznej integracji jest nieproporcjonalny;
znakowanie powoduje zapach albo opary nieakceptowane w procesie;
kod ma być nanoszony na wiele całkowicie różnych materiałów.

Test materiałowy przed zakupem

Dla rodziny CM800 test próbki powinien być standardowym etapem kwalifikacji.

Do testu należy dostarczyć

rzeczywisty produkt lub opakowanie;
kilka próbek z różnych partii;
specyfikację materiału;
informację o powłoce;
docelową treść kodu;
minimalną wielkość DataMatrix;
wymaganą klasę jakości kodu;
nominalną i maksymalną prędkość;
opis warunków użytkowania;
wymagania dotyczące trwałości.

Test powinien potwierdzić

czytelność tekstu;
kontrast;
kształt modułów kodu 2D;
brak nadmiernej deformacji;
brak perforacji folii;
brak mikropęknięć szkła;
brak osłabienia produktu;
trwałość po ścieraniu;
odporność chemiczną;
czas wykonania kodu;
możliwość odczytu kamerą;
ilość powstających oparów i pyłów.

Bezpieczeństwo kompletnego stanowiska

Znakowarka laserowa nie powinna być traktowana wyłącznie jako głowica i sterownik. W zależności od konfiguracji kompletne stanowisko może wymagać:

zamkniętej osłony;
tunelu wejściowego i wyjściowego;
przesłon dostosowanych do długości fali;
drzwi serwisowych z blokadą;
wyłączników bezpieczeństwa;
układu interlock;
zatrzymania awaryjnego;
monitorowania zamknięcia osłon;
bezpiecznego układu sterowania;
odciągu oparów i pyłów;
sygnalizacji pracy lasera;
oznaczeń ostrzegawczych;
instrukcji i szkolenia operatorów.

IEC 60825-1 obejmuje klasyfikację i wymagania bezpieczeństwa dotyczące produktów laserowych. Norma wyraźnie rozróżnia komponent laserowy od gotowego produktu zintegrowanego w kompletny system — klasyfikacji i ocenie podlega końcowe urządzenie. (IEC Webstore)

Wymagania europejskiej dyrektywy maszynowej przewidują między innymi ochronę przed przypadkowym promieniowaniem oraz takie rozwiązanie urządzeń obserwacyjnych i regulacyjnych, aby promieniowanie laserowe nie powodowało zagrożenia dla zdrowia. (EUR-Lex)

Dlatego nie należy automatycznie opisywać samej jednostki CM800 jako „lasera klasy 1”. Klasa bezpieczeństwa musi odnosić się do kompletnego, skonfigurowanego i ocenionego stanowiska z obudową, otworami transportowymi oraz układem blokad.

Dane techniczne dostępne publicznie

Parametr	Informacja publiczna
Rodzina	CM800
CM800F	laser Fiber
CM800C	laser CO₂
CM800U	laser UV
Rodzaje treści	tekst, obrazy, logotypy, kody 1D i 2D
Materiały ogólne	papier, drewno, tworzywa, metale i inne powierzchnie zależnie od źródła
Materiały drukujące	brak atramentu i make-upu
Tryb pracy	znakowanie bezpośrednie, możliwa integracja z produkcją
Przeznaczenie	znakowanie trwałe i wysokiej rozdzielczości

Powyższe właściwości są publikowane na oficjalnej stronie rodziny laserów Cyklop Needham. (Needham Ink)

Parametry wymagające potwierdzenia w ofercie

Publiczna karta rodziny nie podaje kompletnej specyfikacji każdego wariantu. Przed publikacją wartości liczbowych albo złożeniem zamówienia należy potwierdzić:

Parametr	Status
Moc źródła	do potwierdzenia
Dostępne warianty mocy	do potwierdzenia
Długość fali	do potwierdzenia
Częstotliwość impulsów	do potwierdzenia
Zakres regulacji impulsu	do potwierdzenia
Maksymalna prędkość znakowania	zależna od konfiguracji i kodu
Maksymalna prędkość linii	wymaga kalkulacji aplikacyjnej
Pola znakowania	do potwierdzenia
Dostępne ogniskowe	do potwierdzenia
Odległość robocza	do potwierdzenia
Minimalna szerokość linii	do potwierdzenia
Minimalna wysokość znaku	do potwierdzenia
Chłodzenie	do potwierdzenia
Stopień ochrony IP	do potwierdzenia
Zasilanie	do potwierdzenia
Pobór mocy	do potwierdzenia
Temperatura pracy	do potwierdzenia
Wymiary jednostki	do potwierdzenia
Masa	do potwierdzenia
Protokoły komunikacyjne	do potwierdzenia
Dostępne interfejsy	do potwierdzenia
Obsługiwane standardy kodów	do potwierdzenia
System operacyjny i oprogramowanie	do potwierdzenia
Klasa bezpieczeństwa kompletnego stanowiska	zależna od integracji
Zgodność CE	dla finalnej konfiguracji
MTBF źródła	do potwierdzenia
Gwarancja	zgodnie z ofertą

Nie należy uzupełniać tych pól wartościami pochodzącymi z podobnych laserów innych producentów. Oznaczenie źródła jako Fiber, CO₂ albo UV nie określa automatycznie jego mocy, ogniskowej czy pola znakowania.

Możliwe elementy kompletnego systemu

Oferta może obejmować:

jednostkę laserową CM800;
głowicę skanującą;
soczewkę odpowiednią do pola znakowania;
sterownik;
komputer lub panel operatorski;
oprogramowanie;
statyw;
regulację wysokości;
osłonę bezpieczeństwa;
tunel ochronny;
przenośnik;
czujnik produktu;
enkoder;
system pozycjonowania;
kamerę weryfikującą;
system odrzutu;
odciąg oparów;
filtry;
wieżę sygnalizacyjną;
integrację z PLC;
komunikację z MES lub ERP;
montaż;
uruchomienie;
szkolenie;
dokumentację techniczną.

Każdy z tych elementów powinien być w ofercie oznaczony jako standard, opcja albo element po stronie klienta.

Dane handlowe

Pole handlowe	Informacja
Cena	indywidualna wycena
Publiczny cennik	brak
Jednostka zakupu	skonfigurowany system
Tryb zakupu	dobór na podstawie aplikacji
Test próbki	zdecydowanie zalecany
Termin dostawy	do potwierdzenia
Transport	zgodnie z ofertą
Montaż	dostępny jako element projektu
Integracja	wyceniana indywidualnie
Uruchomienie	zalecane
Szkolenie	zalecane
Gwarancja	zgodnie z ofertą
Serwis	zgodnie z zakresem dostawcy
Materiały atramentowe	niewymagane
Filtry odciągu	mogą stanowić materiał okresowo wymieniany
Dokumentacja	zgodnie z konfiguracją i rynkiem docelowym

Oficjalna strona nie publikuje cen i kieruje zainteresowanych klientów do kontaktu oraz przygotowania zapytania. (Needham Ink)

Dane potrzebne do kwalifikacji technicznej

1. Produkt

nazwa produktu;
zdjęcia;
wymiary minimalne i maksymalne;
masa;
materiał;
kolor;
rodzaj powierzchni;
grubość;
powłoka;
odporność na ciepło;
dopuszczalna zmiana struktury.

2. Kod

treść;
liczba znaków;
liczba linii;
wysokość i szerokość;
DataMatrix, QR lub kod 1D;
minimalny wymiar modułu;
logotyp;
dane stałe i zmienne;
częstotliwość zmian;
wymagana jakość odczytu;
wymagany kontrast;
trwałość.

3. Proces

znakowanie w ruchu lub na postoju;
prędkość minimalna i maksymalna;
liczba produktów na minutę;
odstępy między produktami;
liczba zmian;
czas pracy na dobę;
czas dostępny na wykonanie kodu;
liczba formatów produktu.

4. Linia

rodzaj przenośnika;
wysokość transportowa;
szerokość;
kierunek ruchu;
stabilność produktu;
drgania;
dostępna przestrzeń;
miejsce wykonania kodu;
odległość robocza;
zmienność wysokości produktu.

5. Integracja

sterownik PLC;
MES;
ERP;
baza danych;
sposób generowania numerów seryjnych;
protokół komunikacyjny;
sygnały wejścia i wyjścia;
enkoder;
czujnik;
kamera;
system odrzutu;
archiwizacja wyników.

6. Środowisko

temperatura;
wilgotność;
zapylenie;
mycie linii;
środki chemiczne;
ryzyko wybuchowe;
wymagany stopień IP;
ograniczenia dotyczące zapachu i oparów;
możliwość instalacji odciągu.

Direct RFQ – gotowy formularz zapytania

Identyfikator zapytania

RFQ-CYKLOP-NEEDHAM-CM800-LASER

Temat wiadomości

Direct RFQ – znakowarka laserowa Cyklop Needham CM800F / CM800C / CM800U

Treść zapytania

Prosimy o dobór i przygotowanie oferty na przemysłowy system znakowania laserowego Cyklop Needham CM800.

Dane firmy:
Firma:
NIP:
Osoba kontaktowa:
Telefon:
E-mail:
Miejsce instalacji:

Produkt:
Nazwa produktu:
Materiał:
Dokładna specyfikacja materiału:
Kolor:
Rodzaj powłoki:
Grubość:
Minimalne i maksymalne wymiary:
Czy materiał jest wrażliwy na temperaturę:

Wymagane oznaczenie:
Treść:
Liczba linii:
Maksymalna szerokość i wysokość:
Kod 1D:
Kod QR:
DataMatrix:
GS1 DataMatrix:
Logotyp lub grafika:
Minimalna wielkość znaku:
Wymagany kontrast:
Wymagana trwałość:

Parametry produkcji:
Znakowanie w ruchu / na postoju:
Minimalna prędkość linii:
Maksymalna prędkość linii:
Produkty na minutę:
Minimalny odstęp między produktami:
Liczba zmian:
Godziny pracy na dobę:

Integracja:
PLC:
MES:
ERP:
Źródło danych zmiennych:
Enkoder: tak / nie
Czujnik produktu: tak / nie
Kamera weryfikująca: tak / nie
System odrzutu: tak / nie
Wymagany protokół komunikacyjny:

Miejsce instalacji:
Dostępna przestrzeń:
Wysokość przenośnika:
Kierunek ruchu:
Temperatura:
Wilgotność:
Zapylenie:
Mycie linii:
Możliwość podłączenia odciągu:

Zakres oczekiwanej oferty:
Źródło lasera: do doboru / Fiber / CO₂ / UV
Osłona bezpieczeństwa: tak / nie
Przenośnik: tak / nie
Statyw: tak / nie
Odciąg oparów: tak / nie
Kamera: tak / nie
Montaż: tak / nie
Uruchomienie: tak / nie
Szkolenie: tak / nie
Integracja z PLC/MES: tak / nie
Oczekiwany termin wdrożenia:

W załączeniu przesyłamy próbki produktu, zdjęcia, projekt kodu, specyfikację materiału oraz nagranie działającej linii.

Proces obsługi zapytania

Etap 1 – ocena kompletności

Sprawdzane są materiał, treść kodu, prędkość, pole znakowania, sposób prowadzenia produktu i wymagania dotyczące integracji.

Etap 2 – wstępny wybór źródła

metal i twarde tworzywa: CM800F;
karton, papier, drewno i materiały niemetalowe: CM800C;
materiały delikatne oraz drobne oznaczenia: CM800U.

Etap 3 – test próbki

Na rzeczywistym materiale przygotowywane są warianty kodu z różnymi parametrami.

Etap 4 – ocena jakości

Sprawdzane są kontrast, trwałość, czas znakowania, wpływ cieplny oraz odczyt kodu przez kamerę.

Etap 5 – koncepcja integracji

Ustalane są źródło, moc, soczewka, pole znakowania, przenośnik, osłona, odciąg, czujniki, komunikacja i zabezpieczenia.

Etap 6 – oferta

Oferta powinna wskazywać pełny zakres, parametry, wyłączenia, wymagania instalacyjne, termin, gwarancję i odpowiedzialność stron.

FAQ

Czy CM800 jest jednym konkretnym laserem?

Nie. CM800 jest rodziną obejmującą co najmniej trzy różne technologie: CM800F Fiber, CM800C CO₂ i CM800U UV. (Needham Ink)

Jaki laser wybrać do metalu?

Podstawowym kierunkiem jest CM800F z laserem światłowodowym. Ostateczna konfiguracja zależy od metalu, powłoki, wymaganej głębokości i kontrastu. (Needham Ink)

Jaki laser nadaje się do kartonu?

Do kartonu, papieru, drewna i innych powierzchni niemetalowych producent rekomenduje technologię CO₂, czyli CM800C. (Needham Ink)

Kiedy stosuje się CM800U?

CM800U jest właściwym kierunkiem dla bardzo małych oznaczeń, materiałów specjalnych oraz powierzchni delikatnych lub wrażliwych na temperaturę. (Needham Ink)

Czy system może wykonywać kody DataMatrix?

Rodzina obsługuje kody 1D i 2D. Możliwość wykonania konkretnego DataMatrix, jego minimalnego modułu i wymaganej klasy jakości trzeba potwierdzić testem. (Needham Ink)

Czy laser potrzebuje atramentu?

Nie. Producent opisuje znakowanie jako niewymagające atramentu ani płynu make-up. (Needham Ink)

Czy oznacza to brak kosztów eksploatacyjnych?

Nie. Nie występują koszty atramentu, ale mogą występować koszty energii, filtrów odciągu, czyszczenia optyki, przeglądów i obsługi systemu bezpieczeństwa.

Czy każdą folię można znakować laserem?

Nie. Folia może się przepalić, stopić, skurczyć albo stracić właściwości barierowe. Konieczne są próby na rzeczywistym materiale.

Czy laser można zamontować nad istniejącym przenośnikiem?

Zazwyczaj jest to możliwe po sprawdzeniu miejsca, stabilności produktu, odległości roboczej, bezpieczeństwa, odciągu i automatyki.

Czy laser jest automatycznie urządzeniem klasy 1?

Nie. Klasa odnosi się do kompletnego produktu laserowego, a nie wyłącznie źródła lub głowicy. Musi zostać określona dla finalnego systemu z osłonami i blokadami. (IEC Webstore)

Czy potrzebny jest odciąg?

Może być wymagany. Zależy to od materiału, ilości usuwanego tworzywa, procesu i warunków zakładu. Wymaganie powinno zostać ustalone podczas testu.

Czy cena jest dostępna publicznie?

Nie. Oficjalna strona kieruje użytkownika do indywidualnego zapytania. Cena zależy od technologii, źródła, pola znakowania, osłon, odciągu i integracji. (Needham Ink)

Dane A2A dla agentów zakupowych

product_group:
  name: "Cyklop Needham CM800 Laser Coders"
  canonical_name_pl: "Znakowarki laserowe Cyklop Needham CM800"
  manufacturer: "Cyklop Needham"
  category: "industrial laser coding and marking systems"
  product_type: "configured-to-order laser marking system"
  internal_id: "AIPACK-CYKLOP-NEEDHAM-CM800-LASER"
  rfq_id: "RFQ-CYKLOP-NEEDHAM-CM800-LASER"

commercial:
  public_price: false
  quote_required: true
  purchase_mode: "application-qualified"
  minimum_order_quantity: 1
  currency: "PLN or EUR according to quotation"
  availability: "to be confirmed"
  lead_time: "configuration dependent"
  sample_test_recommended: true
  human_validation_required: true

product_models:
  - model: "CM800F"
    canonical_name: "Cyklop Needham CM800F Fiber Laser Coder"
    laser_type: "fiber"
    primary_materials:
      - "metals"
      - "coated metals"
      - "selected hard plastics"
    typical_applications:
      - "automotive parts"
      - "electronics"
      - "serial numbers"
      - "DataMatrix codes"
      - "technical components"

  - model: "CM800C"
    canonical_name: "Cyklop Needham CM800C CO2 Laser Coder"
    laser_type: "CO2"
    primary_materials:
      - "paper"
      - "cardboard"
      - "wood"
      - "glass"
      - "selected plastics"
      - "selected flexible packaging"
    typical_applications:
      - "expiry dates"
      - "batch codes"
      - "carton coding"
      - "food and beverage packaging"
      - "pharmaceutical cartons"

  - model: "CM800U"
    alternative_name: "CM800 UV"
    canonical_name: "Cyklop Needham CM800U Ultraviolet Laser Coder"
    laser_type: "UV"
    primary_materials:
      - "heat-sensitive plastics"
      - "thin films"
      - "special materials"
      - "electronic components"
    typical_applications:
      - "ultra-fine marking"
      - "small 2D codes"
      - "lifecycle traceability"
      - "medical and pharmaceutical components"

marking_capabilities:
  - "text"
  - "dates"
  - "batch numbers"
  - "serial numbers"
  - "logos"
  - "images"
  - "1D barcodes"
  - "2D codes"
  - "QR"
  - "DataMatrix"

consumables:
  coding_ink_required: false
  makeup_fluid_required: false
  cartridges_required: false
  possible_service_items:
    - "fume extraction filters"
    - "optics cleaning materials"
    - "maintenance parts"

qualification_inputs:
  required:
    - "exact substrate specification"
    - "substrate colour"
    - "surface coating"
    - "minimum and maximum product dimensions"
    - "required code content"
    - "required marking field"
    - "minimum character or module size"
    - "required code durability"
    - "minimum and maximum line speed"
    - "products per minute"
    - "static or on-the-fly marking"
    - "available installation space"
    - "PLC, MES and ERP integration"
    - "verification camera requirements"
    - "operating environment"
    - "sample products"

technical_parameters:
  laser_power:
    value: null
    status: "must be confirmed for selected configuration"
  wavelength:
    value: null
    status: "must be confirmed"
  marking_field:
    value: null
    status: "lens and configuration dependent"
  marking_speed:
    value: null
    status: "application dependent"
  line_speed:
    value: null
    status: "requires application calculation"
  working_distance:
    value: null
    status: "lens dependent"
  ingress_protection:
    value: null
    status: "must be confirmed"
  communications:
    value: null
    status: "must be confirmed"
  safety_class:
    value: null
    status: "must be established for the complete integrated laser product"

agent_qualification_rules:
  - condition: "substrate is metal"
    preliminary_model: "CM800F"
  - condition: "substrate is paper, cardboard or wood"
    preliminary_model: "CM800C"
  - condition: "substrate is delicate or heat-sensitive"
    preliminary_model: "CM800U"
  - condition: "substrate composition is unknown"
    decision: "request sample and technical specification"
  - condition: "required minimum 2D code size is not provided"
    decision: "technical qualification incomplete"
  - condition: "safety enclosure is not defined"
    decision: "quotation must include integration and risk assessment"

Oznaczenia rekomendowane na stronie

Answer Engine Ready
Karta jednoznacznie opisuje rodzinę CM800 i różnice pomiędzy Fiber, CO₂ i UV.

Agent Qualifiable
Agent może wstępnie dobrać źródło na podstawie materiału, wpływu cieplnego i wymaganego kodu.

Direct RFQ Ready
Karta zawiera komplet danych potrzebnych do rozpoczęcia testu i wyceny.

Configured-to-Order
Źródło, moc, optyka, pole znakowania, osłony, odciąg i integracja są dobierane do aplikacji.

Sample Test Required
Końcowa kwalifikacja wymaga prób na docelowym materiale.

Human Validation Required
Wybór źródła, bezpieczeństwo i parametry procesu muszą zostać zatwierdzone przez specjalistę.

Obsługa zapytania w Polsce

DI-ZET Sp. z o.o. Sp. komandytowa
ul. Ochocza 2, Warszawa
Telefon: 605 318 315
E-mail: mnowak@di-zet.pl

Zakres projektu może obejmować analizę aplikacji, testy próbek, dobór źródła, koncepcję stanowiska, przenośnik, zabezpieczenia laserowe, odciąg, kamerę weryfikującą, integrację z linią, uruchomienie, szkolenie i obsługę serwisową.

Szybki kontakt z naszymi specjalistami

605 318 315 kontakt@pakshop.pl
